Как соединить профильные трубы без сварки

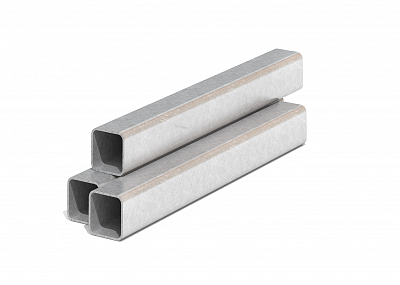

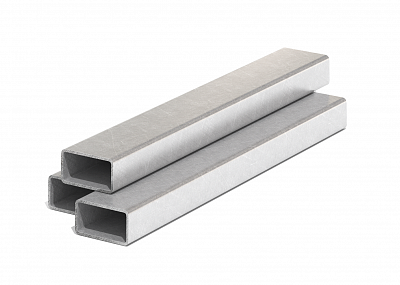

Профильные трубы применяются в инженерных конструкциях, где требуется сочетание жесткости и устойчивости к внешним факторам. Выпускаются они с различными формами поперечного сечения, в том числе квадратными, прямоугольными, овальными, многогранными.

В большинстве проектов, где используются такие трубы, сварка, как способ соединения, недопустима. Поэтому применяют иные способы сборки единой конструкции, особенности которых подробно рассмотрены далее.

Краб-системы

Данное приспособление рассчитано на работу с прямоугольными и квадратными трубами, что делает метод востребованным в монтаже большинства каркасов. Фиксация выполняется через металлические элементы, охватывающие трубу с двух сторон, что формирует жесткий узел, пригодный для разборных сооружений.

Комплект состоит из двух зажимных деталей, стягиваемых болтовым крепежом. Прижим создает устойчивое соединение, удерживающее конструкцию при статических и динамических нагрузках.

Процесс сборки не вызывает сложностей – элементы устанавливаются быстро, без изменения геометрии труб. Это повышает применимость метода в проектах, требующих регулярной перестановки или регулировки конфигурации.

Применение краб-систем обеспечивает получение жестких модульных конструкций с высокой точностью стыковки. Метод подходит для строительных, монтажных и производственных задач, где требуется надежное крепление элементов при сохранении разборной структуры каркаса.

Фланцы

Фланцевый способ стыковки относится к разборным методам крепления трубных систем. Используются металлические пластины дискового типа с болтовыми отверстиями. Торцы труб уплотняются прокладками, после чего данные элементы стягиваются крепежом.

Узел сохраняет работоспособность при вибрационных и термических воздействиях, что делает метод применимым для трубопроводов, работающих под давлением. Что характерно для этого способа:

1. Герметизация стыка. Контактная зона между фланцами удерживает давление без утечек.
2. Повышенная технологичность сборки. Разборка и сборка занимают минимальное количество времени, что упрощает техническое обслуживание.
3. Совместимость с широким спектром труб. Стандартизованные фланцевые типоразмеры охватывают различные диаметры и конструкции.
4. Стабильность крепления. Равномерная затяжка болтов исключает ослабление узла и предотвращает расслоение стыка.

Фланцевые узлы обеспечивают надежное разборное крепление, что улучшает ремонтопригодность систем.

Фитинг

Фитинги применяются для соединения труб в условиях, где сварочная обработка недопустима или нецелесообразна. Конструкция фитинга обеспечивает точное позиционирование труб, а также фиксацию без изменения геометрии сечения. Метод используют при сборке инженерных линий, в которых требуется корректировка компоновки, добавление поворотов либо разветвлений.

Особенности метода:

1. Упрощенный монтажный процесс. Фитинг фиксируется прижимными элементами, что исключает сложные технологические операции.
2. Высокая вариативность конфигурации. Трасса трубопровода поддается перестройке посредством угловых, т-образных, редукционных, прямых соединителей.
3. Повышенная механическая устойчивость. Корпус фитинга удерживает трубу без деформации, что повышает срок службы узла.
4. Оптимизация эксплуатационных затрат. Отсутствие сварочного оборудования снижает стоимость работ и облегчает доступ к элементам при обслуживании.

Фитинговые решения усиливают гибкость проектирования трубных трасс и поддерживают устойчивость системы при изменении условий эксплуатации.

Муфта

Узел образуется за счет двух зажимных элементов – внутренней втулки и наружного корпуса. Стягивающие детали обеспечивают плотный обжим, что повышает герметичность и предотвращает смещение труб при динамических воздействиях.

Что характерно для муфты:

1. Ускоренный монтаж. Установка выполняется без термической обработки, что исключает изменение структуры металла.
2. Универсальность применения. Муфта подходит для труб из разных материалов, что повышает совместимость конструкций.
3. Сохранение устойчивости под нагрузками. Герметичность соединения поддерживается при вибрации, давлении и перепадах температуры.
4. Снижение трудозатрат. Процесс стыковки требует минимального количества операций и не вызывает длительных простоев.

Муфтовые узлы повышают надежность трубопроводов в условиях вибрации и допускают оперативную замену отдельных сегментов без демонтажа всей линии. При этом основные характеристики трубопровода от такого метода соединения не снижаются.
