Сгибание профильной трубы

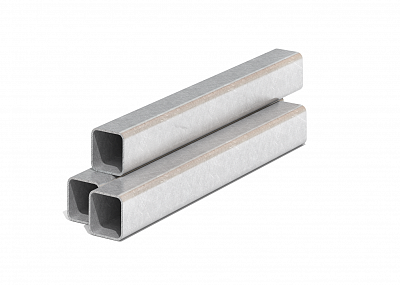

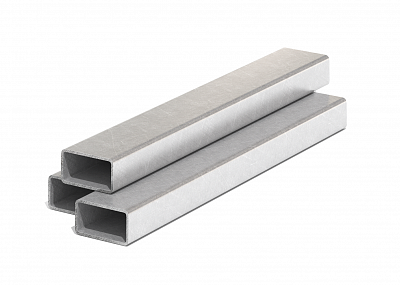

Профильная труба относится к металлопрокату с повышенной устойчивостью к изменению формы. При этом материал допускает контролируемую деформацию без ухудшения рабочих параметров, что обеспечивает применение в конструкциях. Существует несколько способов осуществления данной операции, особенности которых рассмотрены далее.

Профилегибочный станок

Метод подходит для формирования дуг при изготовлении арочных элементов. Профилегибы разделяются на ручные, электрические и гидравлические конструкции, что дает возможность подбирать конфигурацию под конкретные задачи. В процессе работы труба получает изгиб за счет давления между валами.

Перед началом работы выполняют обязательные подготовительные операции:

1. Закрепление станка. Надежная фиксация исключает смещение оборудования.
2. Подключение заземления. Контур устраняет вероятность поражения током.
3. Проверка узлов. Осмотр снижает риск поломок при нагрузке.
4. Холостой запуск. Проверочный режим выявляет отклонения в работе механизма.
5. Коррекция кривизны. Настройка осуществляется по мере прохождения трубы.

Такой подход обеспечивает стабильность геометрии при серийной обработке. Метод рационален при регулярной гибке из-за высокой повторяемости результата.

Гибочная плита

Способ применяют при работе с профилем высотой менее одного сантиметра. Плита содержит набор технических отверстий под штыри, отвечающие за фиксацию траектории. Шаблон формирует форму дуги и создается из уголка, плотной фанеры либо картона.

Процесс включает следующие действия:

1. Установка штырей. Ориентация по дуге задает будущий радиус.
2. Размещение трубы. Профиль помещают между упорами для исключения смещений.
3. Постепенная деформация. Сгиб формируется от центра к краям для равномерности нагрузки.

Метод обеспечивает небольшой радиус изгиба без применения сложного оборудования. Гибочная плита эффективна при точечных задачах с минимальным уровнем деформации.

Деформация с использованием сварочного оборудования

Метод применяют при работе со сложной геометрией участка. На внутренней стороне трубы делают серию пропилов, задающих траекторию изгиба. Увеличение количества прорезей приводит к более плавной линии.

Подробнее о процессе:

1. Определение длины изгиба. Разметка определяет участок деформации.
2. Выполнение пропилов. Разрезы снижают сопротивление металла.
3. Фиксация в тисках. Зажим удерживает заготовку в стабильном положении.
4. Формирование дуги. Гибка проводится по рассчитанной траектории.
5. Проварка швов. Сварка восстанавливает прочность по линии разрезов.

Метод подходит для труб, которые трудно обработать стандартными способами. Технология позволяет получить требуемую кривизну при нестандартных условиях.

Станок Вольнова

Данный способ относится к методу холодной обработки. Труба фиксируется возле статичного ролика, который задает траекторию изгиба. Хомуты удерживают заготовку в рабочем положении.

Подробный алгоритм:

1. Фиксация возле ролика. Жесткое закрепление исключает смещение.
2. Совмещение начала дуги. Метка определяет стартовую точку изгиба.
3. Поворот скоб. Регулировка обеспечивает постепенное изменение формы.
4. Возврат в исходное положение. Хомуты возвращают систему к начальному состоянию.
5. Извлечение трубы. Заготовка снимается после достижения формы.

Наполнитель при таком способе не используют. Метод обеспечивает контроль траектории за счет стабильной опоры.

Гибка с использованием замороженной воды

Способ применяют зимой, когда температура ниже нуля. Лед внутри трубы стабилизирует стенки и удерживает сечение при нагрузке. Замерзшая вода выполняет функцию внутреннего усилителя.

Последовательность операций:

1. Герметизация торца. Закупорка предотвращает вытекание жидкости.
2. Заполнение водой. Жидкость распределяется по объему трубы.
3. Заморозка. Лед обеспечивает жесткость внутренней полости.
4. Гибка по шаблону. Деформация проводится по заданной траектории.
5. Проверка по разметке. Контроль положения исключает отклонения.

Метод подходит при отсутствии оборудования и работе с малым сечением. Лед выполняет функцию временного усилителя структуры.

Горячий способ

Данный метод используют при работе с профилем высотой от сорока миллиметров, когда холодная деформация создает риск потери геометрии. Перед изгибом трубу подвергают предварительному отжигу, что снижает внутренние напряжения и повышает пластичность металла.

После этого заготовку прогревают по всей длине участка, где требуется изменить форму, при этом концы закрывают металлическими пробками для удержания структуры. Нагрев выполняют равномерно, чтобы исключить локальные перегревы, которые приведут к ослаблению стенки.

Гибка выполняется сразу после достижения нужной температуры, пока металл сохраняет податливость. Заготовку фиксируют в приспособлении, задающем радиус, после чего плавно формируют изгиб без рывков.

До полного охлаждения труба удерживается под нагрузкой, чтобы стабилизировать форму и исключить обратный пружинящий эффект. На завершающем этапе проводят визуальный контроль и при необходимости корректируют незначительные отклонения.
