Как выбрать сварочные электроды

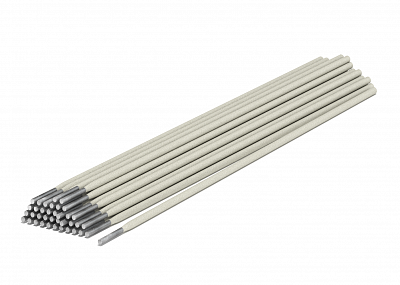

Сварочные электроды – металлические стержни с токопроводящим сердечником, покрытые слоем обмазки. Их основная функция заключается в передаче электрического тока от источника питания к соединяемым деталям, обеспечивая стабильное горение дуги и качественное расплавление металла.

Основные характеристики

Современный рынок предлагает десятки типов электродов, различающихся по назначению, составу покрытия, техническим свойствам. Выбор зависит от нескольких факторов:

• вида свариваемого металла;
• требуемой прочности соединения;
• условий эксплуатации.

Надежный электрод образует стабильную дугу, что равномерно оплавляет металл, а также сводит к минимуму образование брызг.

Как понять, что электрод качественный:

• дуга не прерывается при изменении угла наклона;
• расплавленный металл ложится ровным валиком;
• шов плотный, без пустот и включений;
• количество брызг сведено к минимуму;
• в процессе нет едкого дыма или резкого запаха.

При этом перед покупкой важно разобраться в тех характеристиках, о которых можно узнать из названия или описания товара.

Маркировка

В первую очередь электроды выбирают в соответствии с типом металла и условиями соединения. Основой для классификации доступных моделей служит ГОСТ 9466-75, определяющий требования к структуре, механическим характеристикам и назначению изделий.

Для этого на поверхности электродов нанесена маркировка, включающая буквы и цифры. Символы указывают область применения, а также свойства обрабатываемого металла.

Расшифровка буквенных обозначений:

• У – углеродистые и малоуглеродистые стали;
• Л – конструкционные материалы;
• Т – жаропрочные и легированные сплавы;
• В – тугоплавкие и высоколегированные металлы;
• Н – используется для наплавки и восстановления поверхности изделий.

Цифры в маркировке показывают предел прочности металла на разрыв, измеряемый в кг/мм2. Дополнительные литеры описывают пластичность, вязкость и допустимое содержание примесей, что позволяет подобрать электрод под конкретные задачи.

Рабочее положение электрода

Положение электрода при сварке влияет на качество шва. Существуют четыре категории изделий:

1. Первая категория. Универсальные, применяются во всех направлениях.
2. Вторая категория. Подходят для любых швов, кроме вертикального движения сверху вниз.
3. Третья категория. Используются во всех положениях, кроме перевернутого горизонтального.
4. Четвертая категория. Предназначены только для горизонтальной сварки по нижней кромке.

При выборе важно учитывать, в каком положении выполняется работа: горизонтально, вертикально или потолочно. Это определяет удобство сварщика и прочность соединения.

Толщина покрытия

ГОСТ также классифицирует электроды по толщине защитного слоя. Отношение диаметра покрытия к сердечнику определяет тип изделия:

• М – тонкое (коэффициент менее 1,2);
• С – среднее (1,2–1,45);
• Д – толстое (1,45–1,8);
• Г – особо толстое (более 1,8).

Покрытие составляет примерно 15-30% от массы электрода. Толстая оболочка повышает стойкость к перегреву, а также улучшает защиту зоны сварки от окисления, обеспечивая стабильность дуги.

Основные виды

Тип обмазки определяет свойства сварочной дуги и качество наплавленного металла. От правильного выбора покрытия зависят:

• внешний вид шва;
• уровень защиты от коррозии;
• требования к последующей обработке изделия.

По ГОСТ 9466-75 выделяют четыре основных типа электродов:

1. Кислые. В их составе присутствуют оксиды железа, кремния и марганца. Эти электроды применяют для неответственных конструкций, в том числе сварки обычных сталей. Обеспечивают стабильное горение дуги и ровный шов даже при загрязненной поверхности. Их недостаток – повышенное содержание вредных компонентов.
2. Целлюлозные. Включают органические добавки, в основном древесную целлюлозу. Отличаются мягким зажиганием дуги, минимальным количеством шлака, чистым корнем шва. Оптимальны для соединения низколегированных сталей, особенно в труднодоступных местах. Минус – повышенное разбрызгивание.
3. Рутиловые. Содержат двуокись титана, магний, кремнезем и карбонаты. Эти электроды обеспечивают аккуратное горение дуги и легкое отделение шлака. Применяются при монтаже трубопроводов, ремонте и сварке конструкционной стали. Практически не дают брызг, безопасны для работы, удобны для новичков.
4. С основным покрытием. В состав входят известково-фтористые добавки, снижающие содержание водорода в расплаве. Обеспечивают прочные, пластичные и устойчивые к нагрузкам швы. Требуют сухой поверхности, а также стабильного тока. Такие электроды чаще используют профессионалы, так как для качественного результата необходимо уверенно контролировать дугу.

Поэтому электрод – это не просто «расходник». Это важный элемент сварочных работ, который нужно подбирать так же ответственно, как и основной аппарат.
